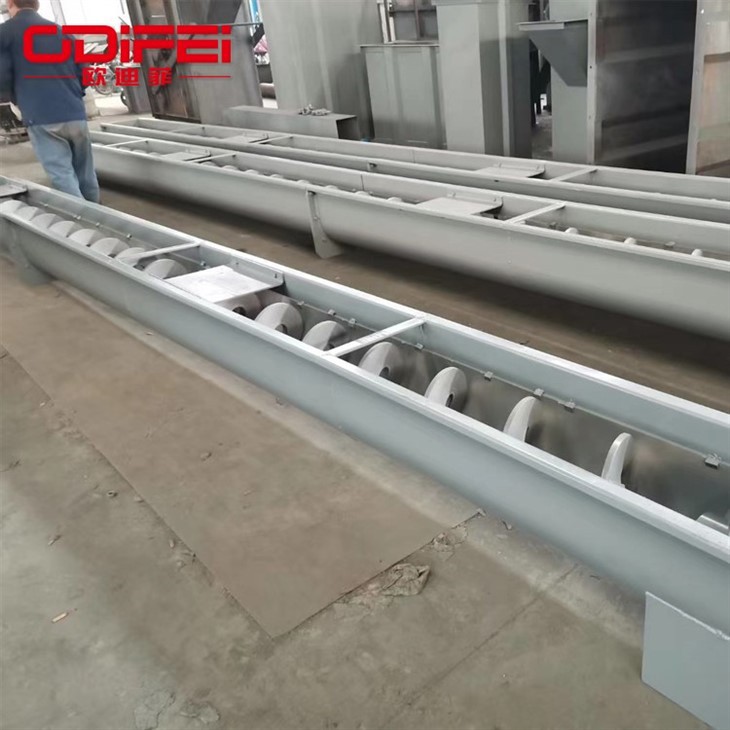

Horizontalus sraigtinis konvejeris

Horizontalus sraigtinis konvejeris yra nuolatinio transportavimo įranga, dažniausiai naudojama metalurgijos, statybinių medžiagų, chemijos pramonės, maisto ir mechaninio apdorojimo skyriuose. Jis turi paprastos konstrukcijos, mažų gamybos sąnaudų, tvirto sandarinimo ir patogaus veikimo privalumus, jį galima pakrauti ir iškrauti keliuose taškuose viduryje. Palyginti su kita transportavimo įranga, jos pranašumai: mažas visos mašinos skerspjūvis-, geras sandarinimo koeficientas, ypač stabilus veikimas, kelių-taškų pakrovimas ir iškrovimas viduryje, lengvas valdymas ir priežiūra. Sraigtinė transportavimo įranga paprastai susideda iš trijų dalių: sraigtinio transportavimo įrangos korpuso, įėjimo{5}}įtaiso ir pavaros įtaiso. Sraigtinės mašinos korpusas susideda iš trijų dalių: galvos dalies, vidurinės dalies ir uodegos dalies. Pervežamos medžiagos poslinkio krypties požiūriu sraigtinė transportavimo įranga skirstoma į keletą tipų: horizontalią sraigtinę transportavimo įrangą, pasvirusią sraigtinę transportavimo įrangą ir vertikalią sraigtinę transportavimo įrangą. Mašina netinka specialioms medžiagoms, kurios yra lengvai susidėvi, klampios, lengvai aglomeruojamos arba atsparios aukštai temperatūrai, slėgiui- ir labai ėsdinančios, transportuoti.







(1) Paprasta konstrukcija, patikimas naudojimas ir ilgas tarnavimo laikas.

(2) Geras sandarinimas, venkite aplinkos taršos dulkėmis.

(3) Kadangi korpuse nėra guolio, kūnas gali laisvai plėstis ir susitraukti ašine kryptimi, todėl gali transportuoti aukštesnės temperatūros medžiagas (žemiau 300 laipsnių).

(4) Medžiagos transportavimo proceso atsparumas yra mažas, o gravitacija naudojama judėti į priekį, todėl energijos suvartojimas yra mažas, o tai yra maždaug 50% mažesnis nei bendro sraigtinio konvejerio energijos suvartojimas.

(5) Tuo pačiu metu galima atlikti įvairias funkcijas, tokias kaip transportavimas, maišymas, maišymas ir kaitinimas.

(6) Jis tinka įvairioms transportavimo medžiagoms. Jis gali būti naudojamas miltelinėms, granuliuotoms, blokinėms, didelėms blokinėms ir skystoms medžiagoms. Jis labiau pritaikomas aukštai temperatūrai, užterštumui, netolygiam šėrimui ir pan. Tačiau netinka klampioms ar aukštos temperatūros medžiagoms transportuoti.





LS tipas	100	160	200	250	315	400	500	630	800	1000	1250
GX tipo			200	250	300	400	500
Skersmuo (mm)	100	160	200	250	315	400	500	630	800	1000	1250
žingsnis (mm)	100	160	200	250	315	355	400	450	500	560	630
greitis (r/min)	140	120	90	90	75	75	60	60	45	35	30
Našumas QΦ=0.33 (m³/h)	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
Power Pd 1=10 m (KW)	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
Power Pd 1=30 m (KW)	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
greitis (r/min)	120	90	75	75	60	60	45	45	35	30	20
Našumas QΦ=0.33 (m³/h)	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
Power Pd 1=10 m (KW)	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
Power Pd 1=30 m (KW)	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
greitis (r/min)	90	75	60	60	45	45	35	35	30	20	16
Našumas QΦ=0.33 (m³/h)	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
Power Pd 1=10 m (KW)	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
Power Pd 1=30 m (KW)	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
greitis (r/min)	75	60	45	45	35	35	30	30	20	16	13
Našumas QΦ=0.33 (m³/h)	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
Power Pd 1=10 m (KW)	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
Power Pd 1=30 m (KW)	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33



1. GX tipas:Yra septynios varžtų skersmens specifikacijos, įskaitant 150, 200, 250, 300, 400, 500, 600 mm. Atitinkama transportavimo sistema, skirta vienpusiam transportavimui, kai horizontalus arba pasvirimo kampas mažesnis nei 20 laipsnių.

2. LS tipas:LS tipo Luo Xuoh presinis konvejeris yra GX tipo horizontalaus sraigtinio konvejerio pakaitalas. Varžto skersmuo yra 100-1250 mm, yra vienuolika specifikacijų, o vairavimo režimas yra dviejų formų – vienos-galinės ir dvigubos{7}}galinės pavaros. ; LS tipo sraigtinio tiektuvo ilgis yra kas 0,5 m, o atitinkama transportavimo sistema gali būti suformuota pagal skirtingus vietos poreikius. Kaip ir GX tipo horizontalus sraigtinis konvejeris, jis naudojamas vienpusiam transportavimui, kai horizontalus arba pasvirimo kampas yra mažesnis nei 20 laipsnių.









Horizontalųjį sraigtinį konvejerį daugiausia sudaro varomasis įtaisas, galvutės mazgas, korpusas, spiralinis korpusas be veleno, bako pamušalo plokštė, padavimo anga, išleidimo anga, mašinos dangtis (jei reikia), pagrindas ir pan.
1. Vairavimo įtaisas: naudojamas cikloidinis smaigalio reduktorius arba ant veleno-primontuotas kieto{2}}danties paviršiaus reduktorius. Konstrukcijoje pavaros įtaisas turėtų būti nustatytas kiek įmanoma išleidimo angos gale, kad varžto korpusas veikimo metu būtų įtemptas.
2. Galvoje yra traukos guolis, kuris gali atlaikyti ašinę jėgą, susidarančią transportuojant medžiagas.
3. Važiuoklė: važiuoklė yra U-arba O-formos, o viršutinėje dalyje yra lietaus-apsauginis dangtelis, o medžiaga yra nerūdijantis plienas arba anglinis plienas arba stiklo pluoštu sustiprintas plastikas.
4. Spiralinis korpusas be veleno: medžiaga yra nerūdijantis plienas arba anglinis plienas.
5. Talpyklos pamušalo lenta: medžiaga yra -atspari nusidėvėjimui plastikinė plokštė arba guminė plokštė, akmens plokštė ir kt.
6. Įvadas ir išėjimas: yra dviejų tipų kvadratiniai ir apvalūs. Paprastai įleidimo ir išleidimo angos formą nustato vartotojas.





Horizontalūs Horizontalūs sraigtiniai konvejeriai gali būti naudojami miltelinėms, granuliuotoms ir smulkioms medžiagoms įvairiose pramonės šakose transportuoti, dozuoti, vėsinti, maišyti, atskirti, tankinti ir pakrauti. Pagal jūsų reikalavimus horizontalūs horizontalūs sraigtiniai konvejeriai gali būti atsparūs dulkėms-, be dujų- Sandariai arba vandeniui, taip apsaugodami ne tik jūsų gaminį nuo išorinio poveikio, bet ir aplinką.





Pavyzdžiui: anglies kasykla, pelenai, šlakas, cementas, grūdai, perdirbtos gumos milteliai, cinko oksidas, kalcio karbonatas ir kt., Medžiagos temperatūra yra mažesnė nei 200 laipsnių. Sraigtinė mašina netinka greitai gendančių, klampių ir lengvai aglomeruojamų medžiagų transportavimui.











Atsižvelgiant į darbo sąlygas vietoje, horizontalaus sraigtinio konvejerio transportavimo būdai yra tokie. Ypatingais atvejais susisiekite su mūsų pardavimų darbuotojais, kad surastumėte tinkamiausią sprendimą. Renkantis gilų horizontalų sraigtinį konvejerį, atkreipkite dėmesį į šiuos dalykus:















1. Kai sraigtinis velenas sukasi, dėl medžiagos gravitacijos ir rezervuaro sienelės sukuriamos trinties jėgos, medžiaga gali judėti į priekį tik konvejerio griovelio dugnu, stumiant ašmenis, ir atrodo, kad ji negali pasisukti. Veržlė juda išilgai besisukančio varžto.

2. Medžiagų judėjimas tarpiniame guolyje priklauso nuo už jų judančių medžiagų traukos. Todėl medžiagų transportavimas konvejeryje yra slydimas.

3. Kad sraigtinis velenas būtų įtemptas, pavaros įtaisas ir išleidimo anga paprastai dedami tame pačiame konvejerio gale, o padavimo anga yra kuo arčiau kito galo uodegos.

4. Besisukantis sraigtinis geležtė stumia medžiagą transportavimui, todėl jėga, kuria medžiaga nesisuka su horizontaliuoju sraigtiniu konvejerio peiliuku, yra pačios medžiagos svoris ir horizontalaus sraigtinio konvejerio korpuso atsparumas trinčiai medžiagai.

5. Ašmenų paviršiaus tipas apima kieto paviršiaus tipą, diržo tipo paviršiaus tipą, ašmenų paviršiaus tipą ir kitus tipus, atsižvelgiant į skirtingas transportavimo medžiagas. Horizontalaus sraigtinio konvejerio sraigtinis velenas turi traukos guolį, esantį medžiagos judėjimo krypties gale, kad suteiktų sraigto ašinę reakcijos jėgą su medžiaga. Kai mašinos ilgis yra ilgas, reikia pridėti tarpinį kabantį guolį.

6. Vamzdinis horizontalus sraigtinis konvejeris daugiausia naudojamas horizontaliam ir vertikaliam įvairių miltelių, granuliuotų ir smulkių birių medžiagų gabalėlių transportavimui.

7. Medžiaga sukels trintį ant vamzdinio horizontalaus sraigtinio konvejerio šoninės sienelės, todėl labai svarbu pasirinkti reduktoriaus ir variklio dydį, kad būtų galima varyti vamzdinį horizontalų sraigtinį konvejerį. Kalbant apie vamzdinio horizontalaus sraigtinio konvejerio padavimo būdą, medžiaga iš pradžių turi būti tiekiama į Jiaolongą iš tiekimo angos. Daugelis gamintojų naudoja šį metodą šėrimo darbui realizuoti.





1. Reguliariai tikrinkite, ar nesusidėvėjusi horizontalaus sraigtinio konvejerio perdavimo grandinė. Jei yra kokių nors sutrikimų, pakeiskite jį laiku.

2. Patikrinkite, ar priveržti horizontalaus sraigtinio konvejerio grandinės plokščių varžtai. Jei jie yra laisvi, juos reikia laiku priveržti.

3. Patikrinkite horizontalaus sraigtinio konvejerio perdavimo grandinės įtempimą. Per laisvas ir per ankštas guolis lengvai nusidėvi.

4. Reguliariai tikrinkite, ar reikia įpilti grandininio konvejerio reduktoriaus tepalinės alyvos.

5. Horizontaliame sraigtiniame konvejeryje neturi būti pašalinių medžiagų, kurios gali lengvai užstrigti grandinėje ir pan., todėl jas reikia laiku išvalyti.

6. Dažnas paleidimas, perkrovos paleidimas ir visiškas{1}}paleidimas yra draudžiami.





1. Prieš paleisdami sraigtinį konvejerį, atidžiai patikrinkite, ar mašinos griovelyje nėra likusių dulkių ir šiukšlių;

2. Maitinimas turi būti vienodas;

3. Prie sraigtinio konvejerio padavimo angos reikia pridėti ekraną;

4. Mašinos lizdas ir mašinos lizdo dangtis turi būti atsargūs;

5. Prieš išjungiant mašinoje esančias medžiagas reikia kiek įmanoma iškrauti;

6. Kai mašina sustoja įpusėjus operacijai, mašinoje esančios medžiagos turi būti kiek įmanoma iškraunamos, o medžiagos iš mašinos negali būti laiku iškrautos;

7. Reguliariai tikrinkite spiralinių ašmenų susidėvėjimą;

8. Kiekviena konvejerio tepimo dalis turi būti sutepta griežtai laikantis reikalavimų;

9. Skleidžiant atšiaurius garsus, reikia laiku patikrinti;

10. Abiejuose sraigtinio konvejerio galuose esantys guoliai turi būti griežtai užsandarinti;

11. Atidžiai stebėkite temperatūrą, viršijančią leistiną temperatūrą.





Gedimo pavadinimas	Priežastis	Prieiga
Medžiagos transportuoti negalima	Ar bunkeryje yra pakankamai medžiagos	Net jei bunkeryje yra šiek tiek medžiagos, gali būti neįmanoma pristatyti medžiagos, jei nėra pakankamai medžiagos „galvų“
	Ar bunkeryje įstrigo kokia nors medžiaga?	Naudojamas oro įpurškimui žemyn iš išorės. Kai oras išeina iš po diskų, jie vibruoja ir išpučia medžiagą
	Patikrinkite tiekimo ribą	Jei į konvejerį nepatenka pakankamai medžiagos, norimas transportavimo greitis gali nepasiekti
Viršsrovė	Vidinė dėžutės sienelė prilimpa prie medžiagos, padidėja atsparumas	apsivalyti
	Korpusas arba guolis yra sulenkti ir trinasi vienas į kitą	sureguliuoti tiesiai





Išankstinio{0}}išpardavimo paslauga:

• Padėkite klientams pasirinkti tinkamą įrangos modelį.
• Laiku nusiųskite inžinerinį ir techninį personalą į gamybos vietą, kad jie suplanuotų vietą klientams, suprojektuotų pagrįstus procesus ir sprendimus.
• Galime suprojektuoti ir pagaminti produktus pagal specialius klientų poreikius, kad patenkintume skirtingus investuotojų poreikius



Parduodama paslauga:

• Griežtas gaminių patikrinimas prieš išvežant iš gamyklos
• Siunčiame pagal sutartį



Paslauga po-pardavimo:

• Pagrindinis mūsų įmonės parduodamos įrangos garantinis laikotarpis yra vieneri metai (išskyrus gedimą ar žalą, atsiradusią dėl žmogiškųjų veiksnių, kuro faktorių ar nenugalimų gamtos reiškinių, o pažeidžiamoms dalims garantija netaikoma: kuro purkštukams, siurblių galvutėms, šviesai jautrioms akims ir kt.).
• Jei įrangos gedimą sukėlė žmogiškieji veiksniai, išlaidos bus apmokestinamos pagal gamyklos kainą.
• Gavę pranešimą apie garantiją, per 2 valandas. 24 val. atsakykite techninius nurodymus, kaip išspręsti problemas.







Zhengzhou Odifei Machinery Equipment Co., Ltd. 17 metų daugiausia dėmesio skiria transportavimo įrangai. Jos pagrindinė veikla yra: spiralinis vibracinis vertikalus liftas, lentjuostinis tiektuvas, horizontalus sraigtinis konvejeris, lentjuostinis konvejeris, horizontalus sraigtinis konvejeris, didelio kampo horizontalus sraigtinis konvejeris, horizontalus sraigtinis konvejeris, grandininis kaušinis konvejeris, TD juostinis kaušo žiedinis liftas, NEETTH keltuvas, NSE kaušinis liftas ir kiti pilni kaušinių liftų asortimentai. TD75 Horizontalus sraigtinis konvejeris (arba Horizontalus sraigtinis konvejeris), mobilus konvejeris, Horizontalus sraigtinis konvejeris su didelio pasvirimo kampo briaunomis; Horizontalus sraigtinis konvejeris, be velenų Horizontalus sraigtinis konvejeris; lengvas, vidutinis ir sunkus Horizontalus sraigtinis konvejeris; grandininio kaušo konvejerio mašina, SCD lovio klinkerio konvejeris; horizontalus dvigubo veleno maišytuvas; lengvas, vidutinis ir sunkus lėkštės tiektuvas; GZG variklio vibracijos tiektuvas; srieginis ekranas, bevelė sriuba;

2010 m. mūsų įmonės tyrimų ir plėtros komanda įsitraukė į išteklių perdirbimo pramonę ir paeiliui sukūrė buitinių atliekų apdorojimo žvynuotus konvejerius, buitinių atliekų rūšiavimo ir rūšiavimo bešakius tinklelius, statybinių atliekų lentjuosčių tiektuvus ir elektrinių lankinių krosnių žvyninio laužo konvejerius, kurie ne tik sukuria Tai taip pat sukuria objektyvią socialinę ir aplinkosauginę naudą pramonei, o taip pat yra perdirbamų išteklių dalis.

Zhengzhou Odifei Machinery Equipment Co., Ltd. nuolat diegė technologines naujoves, vadovaudamasi meistriškumo dvasia, ir sukūrė keletą praktinių naujų produktų. Produktas yra pažangaus dizaino, kokybiškas, patikimas, turi tarptautinį pažangų lygį, gerai parduodamas namuose ir užsienyje ir siekia būti pramonės lyderiu!









Kl .: Ar esate gamykla ar prekybos įmonė?

A: Esame gamykla, įkurta 2007 m., kurios specializacija yra spiralinių vibracinių vertikalių liftų, lentjuosčių tiektuvų, horizontalių sraigtinių konvejerių, lentjuosčių konvejerių, horizontalių sraigtinių konvejerių, didelio kampo horizontalių sraigtinių konvejerių, horizontalių sraigtinių konvejerių, konvejerių, grandininių kaušų, el.



K: O kaip atsarginės dalys?

A: Mes visada tiekiame atsargines dalis už savikainą ir pateikiame atsarginių dalių sąrašą, kai perkate mašiną.



Kl .: Ar išbandysite mašiną prieš pristatymą?

A: Taip, mes išbandysime kiekvieną mašiną ir gamybos liniją prieš pristatydami ir atsiųsime jums darbo vaizdo įrašą. Taip pat galite pasitikrinti su mumis prieš pristatydami.



Kl .: Ar šis horizontalus sraigtinis konvejeris gali būti transportuojamas vertikaliai?

A: Mes turime vertikalius horizontalius sraigtinius konvejerius ir kaušinius liftus. Pagal medžiagos savybes ir transportavimo aukštį galime pasirinkti tinkamiausią transportavimo ar kėlimo įrangą.

Kl .: Ar horizontalus sraigtinis konvejeris gali atvėsinti medžiagą?

A: Taip, galite pasirinkti vandeniu{0}}aušinamą horizontalų sraigtinį konvejerį.



Kl .: Ar horizontalus sraigtinis konvejeris gali turėti kelias įėjimo arba išleidimo angas?

A: Taip, kai maitinate keliuose maitinimo taškuose tuo pačiu metu, atkreipkite dėmesį į vienodą šėrimą ir kontroliuokite šėrimo kiekį.











1. Pateikite medžiagos pavadinimą, savitąjį svorį, dalelių dydį ir kt

2. Ar yra kitų charakteristikų: klampumo, temperatūros, ėsdinimo ir kt.?

3. Transportavimo ilgis, horizontalus transportavimas ar pasviręs?

4. Transportavimo pajėgumas / val



Jei jus domina horizontalus sraigtinis konvejeris, nedvejodami susisiekite su mumis per 24 valandas!
